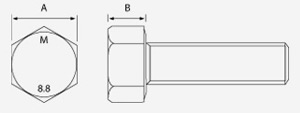

Nominal Dia |
Pitch |
A (max) |
B (nom) |
M4 |
0.70 |
7.00 |
2.80 |
M5 |
0.80 |
8.00 |
3.50 |
M6 |
1.00 |
10.00 |
4.00 |
M7 |
1.00 |
11.00 |
4.80 |
M8 |
1.25 |
13.00 |
5.30 |
M10 |
1.50 |
17.00 |
6.40 |
M12 |
1.75 |
19.00 |
7.50 |
M14 |
2.00 |
22.00 |
8.80 |
M16 |
2.00 |
24.00 |
10.00 |
M18 |
2.50 |
27.00 |
11.50 |
M20 |
2.50 |
30.00 |
12.50 |
M22 |
2.50 |
32.00 |
14.00 |
M24 |
3.00 |
36.00 |
15.00 |
M27 |
3.00 |
41.00 |
17.00 |
M30 |
3.50 |
46.00 |
18.70 |
M33 |
3.50 |
50.00 |
21.00 |
M36 |
4.00 |
55.00 |
22.50 |
M39 |
4.00 |
60.00 |
25.00 |
M42 |
4.50 |
65.00 |
26.00 |
M45 |
4.50 |
70.00 |
28.00 |
M48 |
5.00 |
75.00 |
30.00 |
M52 |
5.00 |
80.00 |
33.00 |
|
Thread Forms
Metric, Metricfine, UNF, UNC, BSW, BSF
Materials
Mild steel, Grade 8.8
Grade 10.9, Grade 12.9
A2/304 Stainless Steel
A4/316 Stainless Steel
Aluminium
Titanium
Brass
Nylon
Finishes
Bright zinc plated
Zinc and yellow
Black zinc
Galvanised
Nickel |
