Nominal Dia |
Pitch |
A(nom) |
B(nom) |
M1.4 |
0.30 |
0.70 |
0.70 |
M1.6 |
0.35 |
0.70 |
0.80 |
M2 |
0.40 |
0.90 |
1.00 |
M2.5 |
0.45 |
1.30 |
1.20 |
M3 |
0.50 |
1.50 |
1.40 |
M4 |
0.70 |
2.00 |
2.00 |
M5 |
0.80 |
2.50 |
2.50 |
M6 |
1.00 |
3.00 |
3.00 |
M8 |
1.25 |
4.00 |
5.00 |
M10 |
1.50 |
5.00 |
6.00 |
M12 |
1.75 |
6.00 |
8.00 |
M16 |
2.00 |
8.00 |
10.00 |
M20 |
2.50 |
10.00 |
14.00 |
M24 |
3.00 |
12.00 |
16.00 |
M27 |
3.00 |
14.00 |
18.00 |
M30 |
3.50 |
14.00 |
20.00 |

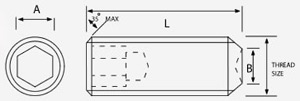

A - Nominal wrench / key size |
Thread Forms
Metric, Metricfine, UNF, UNC, BSW,
BSF, BA
Materials
Grade 45H
A2/304 Stainless Steel
A4/316 Stainless Steel
Aluminium
Titanium
Nylon
Finishes
Bright zinc plated
Zinc and yellow
Black zinc
Nickel |
